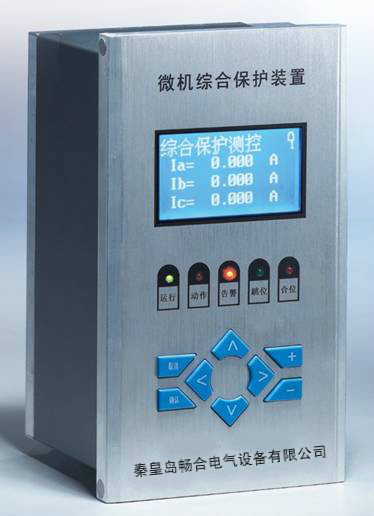

新一代数字式保护测控装置适用于110kV以下各电压等级的间隔单元的保护测控,具备完善的保护、测量、控制、备用电源自投及通信监视功能,为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案,可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装,也可就地安装于高低压开关柜。
具体功能型号划分:
名称 |
综合保护测控装置 |
电动机保护测控装置 |
备用电源自投装置 |
电压并列/切换装置 |
应用范围 |
线路保护、出线保护,馈线保护,变压器测控保护、所用变保护,变压器后备保护、母联保护、电容器保护。 |
电动机保护测控 |
双进线、双母联备投,桥备自投 |
双母线、主变低压侧双分支PT电压并列/切换 |
装置特点
- 采用全密封式结构,具有良好的抗震、防尘性能
- 小型化设计,体积小,重量轻,外形美观,安装方便
- 采用独特的可靠性设计,无可调元件,装置稳定性好,抗干扰性强
- 全汉化液晶显示,人机界面清晰易懂,操作整定极为方便
- 装置供电电源为交直流两用、装置操作电源为DC220V,如需DC110V,AC110V,AC220V需订货时注明。
- 具有RS485总线串行通信口,并集成了MODBUS标准通信规约
- 具有事件顺序记录功能,可记录150条事件,数据掉电不丢失
- 具备完善的自检功能,完整的异常记录、事件记录、操作记录,所有信息掉电保持
- 外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能
- 内部集成零序电流(电压)合成算法可外加零序PT(CT)也可不外加零序CT(PT),实现零序过流电压保护。
- 采用精密合成算法,可通过按键MENU操作来实现V-V接法和Y型接法通用。
- 具有完整的断路器操作回路
- 超低功耗
符合标准
GB6162-85 《静态继电器及保护装置的电气干扰试验》
GB7261-87 《继电器及继电保护装置基本试验方法》
GB2887-89 《计算机站场地技术条件》
GB 14258-93 《继电保护和安全自动化装置技术规程》
GB 50062-92 《电力装置的继电保护和自动化装置设计规范》
DL/T 527-2002 《静态继电保护装置逆变电源技术》
IE870-5-103 《继电保护信息接口标准》
GB /T15145-94 《微机线路保护装置通用技术条件》
GB/T16435.1-1996《远动设备及系统和接口(电气特征)》
GB /T17626.2 《静电放电抗扰度试验》
GB /T17626.3 《射频电磁场辐射抗扰度试验》
GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》
GB/T17626.5 《浪涌冲击抗扰度试验》
GB /T17626.6 《射频场感应的传导骚扰抗扰度试验》
GB/T17626.8 《工频磁场抗扰度试验》
GB /T17626-1998《电磁兼容试验和测量技术》
GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》
电动机保护测控装置
1.功能
功能 |
系列 |
电动机保护测控装置 |
|
名称 |
电动机保护测控装置 |
应用范围 |
电动机 |
|
保护功能 |
启动时间过长保护 |
√ |
两段式定时限相间过流 |
√ |
|
两段式负序过流(II段可为定时限或反时限) |
√ |
|
过负荷保护 |
√ |
|
零序过流报警/跳闸 |
√ |
|
过电压保护 |
√ |
|
低电压保护 |
√ |
|
零序过压保护 |
√ |
|
非电量工艺保护(3路) |
√ |
|
PT断线保护 |
√ |
|
数据采集 |
电流 |
√ |
电压 |
√ |
|
有功、无功 |
√ |
|
功率因数、频率 |
√ |
|
8路遥信量 |
√ |
|
事件记录 |
保护事件 |
√ |
告警事件 |
√ |
|
遥信变位事件 |
√ |
|
操作记录事件 |
√ |
|
事件SOE |
√ |
|
事故变位次数统计 |
√ |
|
控制功能 |
就地/远方分、合闸 |
√ |
远方保护投/退 |
√ |
|
通讯功能 |
RS485 |
√ |
通讯规约MODBUS |
√ |
序号 |
名称 |
整定范围
|
步长 |
备注 |
|
1 | 电动机启动保护 | 电动机额定电流值 | 0.5~99.99 A | 0.01 A |
|
2 | 电动机启动时间 | 0~99.99S | 0.1 S |
|
|
3 | 电动机启动次数 |
1~2 |
1 |
|
|
4 | 相间定时限过流保护 | 相间Ⅰ段保护投退控制 | 0:退出, 1:投入 | ||
5 | 相间Ⅰ段电流定值 | 0.5~99.99A | 0.01A |
|
|
6 | 相间Ⅰ段延时定值 | 0~10.00S | 0.01S |
|
|
7 | 相间Ⅱ段保护投退控制 | 0:退出, 1:投入 | |||
8 | 相间Ⅱ段电流定值 | 0.5~99.99A | 0.01A |
|
|
9 | 相间Ⅱ段延时定值 | 0~10.00S | 0.01S |
|
|
10 | PT断线检测投退控制 | 0~1 | 1 |
|
|
11 | 负序过流保护 | 负序Ⅰ段保护投退控制 | 0:退出, 1:投入 | ||
12 | 负序Ⅰ段电流定值 | 0.5~99.99A | 0.01A |
|
|
13 | 负序Ⅰ段延时定值 | 0~99.99S | 0.01S |
|
|
14 | 负序Ⅱ段保护投退控制 | 0:退出, 1:跳闸,2:告警 | |||
15 | 负序Ⅱ段电流定值 | 0.5~99.99A | 0.01A |
|
|
16 | 负序Ⅱ段延时定值 | 0~99.99S | 0.01S |
|
|
17 | 负序Ⅱ段反时限控制 | 0:退出, 1:一般 2:非常 3:极端 | |||
18 | 过负荷保护 | 过负荷保护投退控制 | 0:退出, 1:告警, 2:跳闸 | ||
19 | 过负荷电流定值 | 0.5~99.99A | 0.01A | 实际值=设定值X10 S | |
20 | 过负荷延时定值 | 0~99.99S | 0.1S | ||
21 | 零序过流保护 | 零序电流保护投退控制 | 0:退出, 1:告警,2:跳闸 | ||
22 | 零序电流定值 | 0.1~6.00A | 0.01A |
|
|
23 | 零序延时定值 | 0~99.99S | 0.01S |
|
|
24 | 过电压保护 | 保护投退控制 | 0:退出, 1:告警,2:跳闸 | ||
25 | 电压定值 | 20~150V | 0.1V |
|
|
26 | 延时定值 | 0~99.99S | 0.01S |
|
|
27 | 低电压保护 | 保护投退控制 | 0:退出, 1:失压保护,2:经电流闭锁低电压保护 3:纯低电压保护 | ||
28 | 电压定值 | 0~100.0V | 0.1 V |
|
|
29 | 延时定值 | 0~99.99S | 0.01S |
|
|
30 | 低电压电流闭锁定值 | 0~10.00A | 0.01A |
|
|
31 | 零序过压保护 | 投退控制 | 0:退出, 1:告警,2:跳闸 | ||
32 | 电压定值 | 0.1~200V | 0.1V |
|
|
33 | 延时定值 | 0~99.99S | 0.01S |
|
|
34 | 非电量保护 | 非电量1保护控制 | 0:退出, 1:跳闸,2:告警 | ||
35 | 非电量1延时定值 | 0~99.99S | 0.01S |
|
|
36 | 非电量2保护控制 | 0:退出, 1:跳闸,2:告警 | |||
37 | 非电量2延时定值 | 0~99.99S | 0.01S |
|
|
38 | 非电量3保护控制 | 0:退出, 1:跳闸,2:告警 | |||
39 | 非电量3延时定值 | 0~99.99S | 0.01S |
|
序号 |
名称 |
符号 |
范围 |
步长 |
缺省值 |
|
1 |
装置级管理 |
装置通讯地址 |
1~99 |
1 | 1 | |
2 |
装置操作口令 |
0~99 |
1 | 99 | ||
3 |
波特率 |
RS485波特率设置 |
0~65535 |
1 |
注1 |
|
4 |
|
开入遥信确认时间 |
5~999ms |
1ms |
10ms |
|
5 |
开关延时 |
遥跳保持时间 |
5~999ms |
1ms |
100ms |
|
6 |
遥合保持时间 |
5~999ms |
1ms |
120ms |
||
7 |
交流量额定值 |
CT一次电流额定值 |
0~4000A |
1A |
注2 |
|
8 |
PT一次电流额定值 |
0~40KV |
0.1 |
KV |
||
9 |
系统控制 |
系统控制字 |
0000~FFFF |
1 |
注3 |
电动机保护测控装置背板图
电动机保护测控装置接线示意图
地 址:十进制 |
定 值 |
倍 率 |
100 |
电动机额定电流定值 |
100 |
102 |
电动机启动时间定值 |
100 |
104 |
电动机启动次数定值 |
1 |
106 |
相间过流Ⅰ段保护投退控制 |
1 |
108 |
相间过流Ⅰ段电流定值 |
100 |
110 | 相间过流Ⅰ段延时定值 | 100 |
112 |
相间过流Ⅱ段保护投退控制 |
1 |
114 |
相间过流Ⅱ段电流定值 |
100 |
116 |
相间过流Ⅱ段延时定值 |
100 |
118 |
PT断线检测投退控制 |
1 |
120 |
相间负序过流保护Ⅰ段投退控制 |
1 |
122 |
相间负序过流保护Ⅰ段电流定值 |
100 |
124 |
相间负序过流保护Ⅰ段延时定值 |
100 |
126 |
相间负序过流保护Ⅱ段投退控制 |
1 |
128 |
相间负序过流保护Ⅱ段电流定值 |
100 |
130 |
相间负序过流保护Ⅱ段延时定值 |
100 |
132 |
相间负序过流保护Ⅱ段反时限控制 |
1 |
134 |
过负荷保护投退控制 |
1 |
136 |
过负荷电流定值 |
100 |
138 |
过负荷延时定值 |
100 |
140 | 零序告警或跳闸投退控制 | 1 |
142 |
零序电流定值 |
100 |
144 |
零序延时定值 |
100 |
146 |
过电压保护告警或跳闸投退控制 |
1 |
148 |
过电压线电压定值 |
10 |
150 |
过电压延时定值 |
100 |
152 |
低电压保护投退控制 |
1 |
154 |
低电压线电压定值 |
10 |
156 |
低电压保护延时定值 |
100 |
158 |
低电压电流闭锁定值 |
100 |
160 |
零序过压告警或跳闸投退控制 |
1 |
162 |
零序过压保护电压定值 |
10 |
164 |
零序过压保护延时定值 |
100 |
166 |
非电量1跳闸或告警投退控制 |
1 |
168 |
非电量1延时定值 |
100 |
170 |
非电量2跳闸或告警投退控制 |
1 |
172 |
非电量2延时定值 |
100 |
174 |
非电量3跳闸或告警投退控制 |
1 |
176 |
非电量3延时定值 |
100 |
地 址:十进制 |
压 板 |
0300 |
相间过流保护 |
0301 |
负序过流保护 |
0302 |
过负荷保护 |
0303 |
零序过流保护 |
0304 |
过电压保护 |
0305 |
低电压保护 |
0306 |
零序过压保护 |
0307 |
非电量1 |
0308 |
非电量2 |
0309 |
非电量3 |
序 号 |
保护事件列表 |
0 |
装置整组起动 |
1 |
电动机启动时间过长 |
2 |
I段相间过流保护动作 |
3 |
II段相间过流保护动作 |
4 |
负序过流 I段保护动作 |
5 |
负序过流II段保护动作 |
6 |
负序II段反时限保护动作 |
7 |
过负荷保护动作 |
8 |
零序过流保护动作 |
9 |
过电压保护动作 |
10 |
低电压保护动作 |
11 |
零序电压保护动作 |
12 |
非电量1保护动作 |
13 |
非电量2保护动作 |
14 |
非电量3保护动作 |
