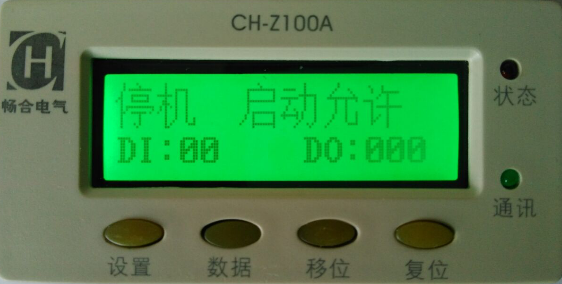

CH-Z系列电机保护器适用于AC380V、AC660V低压系统,作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能,还提供了设备运行和故障的记录以及额定参数等重要信息,并且采用现场总线方式结构,为现代化的设备管理带来很大的便利;广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。 高清晰度宽温液晶显示,全中文菜单显示,方便用户操作,功能高度集成化,集保护、测量、监视、控制、通信等多种功能于一体。主产品采用模块化设计,主体、专用电流互感器分体安装,产品体积小,结构紧凑,安装方便,在各种抽屉柜中可直接安装使用。采用E2PROM存储技术,实现参数电设定,掉电后设定参数仍保存下来,勿须再设定。 三相电流不平衡、断相、过压、欠压等功能用户可取可舍。 一机多用,可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等。采用RS485通信总线,可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元。具有一路保护输出,2路自定义继电器输出,一路4~20mA电流输出和RS485接口。现场显示电动机运行状态,保存8次电动机故障跳闸记录。国际通用输入电源模块,兼容85-265V 交流或直流工作电源,降低了对工作电源的要求。 产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试,以确保装置安全运行和防误动。 “tE时间保护”符合有关增安型防爆电动机过载保护的国家标准(GB3836.3-2000)。符合标准:GB3836.3-2000、GB14048.4-2003、IEC255
参数设置项 |
项目名称 |
设置范围 |
预设值 |
|
1、系统参数 |
1、地址 |
001~255 |
0255 |
|
2、波特率 |
1200、2400、4800、9600 |
4800 |
||
3、电压接入 |
ON/OFF |
ON |
||
4、CT变比 |
0001~500 |
0001 |
||
5、额定电流 |
0.5~2000A |
按实际规格电流设置 |
||
6、额定电压 |
30-690V |
按实际规格电压设置 |
||
7、密码设置 |
0000~9999 |
0000 |
||
2.保护参数 |
1.启动中过流 |
动作电流 |
50%~1000%In |
800%In |
动作延时 |
0~60.0S |
2.0S |
||
执行方式 |
关闭/告警/跳闸 |
跳闸 |
||
2. 启动超时 |
动作电流 |
50%~1000%In |
120%In |
|
动作延时 |
0~60.0S |
2.0S |
||
执行方式 |
关闭/告警/跳闸 |
关闭 |
||
3.堵转 |
动作电流 |
100%~1000%In |
500%In |
|
动作延时 |
0~60.0S |
0.5S |
||
执行方式 |
关闭/告警/跳闸 |
跳闸 |
||
4.热过载 |
曲线选择 |
5、10、15、20、25、30(普通) |
10 |
|
010~0150(tE) |
备用功能 |
|||
保护类型 |
普通/tE |
普通 |
||
执行方式 |
关闭/告警/跳闸 |
跳闸 |
||
5.不平衡 |
动作门限 |
5%~90% |
30% |
|
动作延时 |
0~60.0S |
5.0S |
||
执行方式 |
关闭/告警/跳闸 |
跳闸 |
||
6.相序错 |
动作延时 |
0~60.0S |
0.5S |
|
执行方式 |
关闭/告警/跳闸 |
关闭 |
||
7.接地 |
动作电流 |
30%~100%In |
50%In |
|
动作延时 |
0~60.0S |
2.0S |
||
执行方式 |
关闭/告警/跳闸 |
关闭 |
||
8.漏电 |
动作电流 |
100~1000mA |
500mA |
|
接地延时 |
0~60.0S |
1.0S |
||
执行方式 |
关闭/告警/跳闸 |
关闭 |
||
9.欠载 |
动作电流 |
20%~100%In |
80%In |
|
接地延时 |
0~60.0S |
2.0S |
||
执行方式 |
关闭/告警/跳闸 |
关闭 |
||
A.外部故障 |
动作延时 |
0~60.0S |
2.0S |
|
执行方式 |
关闭/告警/跳闸 |
跳闸 |
||
B.过压 |
动作电压 |
20~800V |
456V |
|
动作延时 |
0~60.S |
2.0S |
||
执行方式 |
关闭/告警/跳闸 |
跳闸 |
||
C.欠压 |
动作电压 |
20~800V |
266 |
|
动作延时 |
0~60.0S |
2.0S |
||
执行方式 |
告警 |
3.启动参数 |
1.启动方式 |
保护模式 |
保护模式 |
2.转换时间 |
0~360S |
2 |
|
3.启动时间 |
0~360S |
5S |
|
4.冷却时间 |
5~4360S |
10S |
|
5.失电重启 |
ON/OFF |
OFF |
|
6.有效时间 |
0~10.0S |
4.0S |
|
7.延时时间 |
0~10.0S |
1.0S |
|
8.启动电压 |
50~380V |
200V |
|
9.上电自启 |
ON/OFF |
OFF |
|
10.延时时间 |
0~10.S |
2.0S |
|
4.输入输出 配 置 |
AO输出 |
Ia/Ib/Ic/Ig |
Ia |
AO最大值 |
0%~1540% |
100% |
|
DI1作用 |
通用/远控/复归/位置/启动/停止/故障 |
位置 |
|
DI2作用 |
通用/远控/复归/位置/启动/停止/故障 |
通用 |
|
5.通道系数 |
1.Ig=0.0 |
漏电及接地电流系数 |
4096 |
2.Ia=0.0 |
A相电流系数 |
4096 |
|
3.Ib=0.0 |
B相电流系数 |
4096 |
|
4.Ic=0.0 |
C相电流系数 |
4096 |
|
5.AB=0.0 |
A、B两相的线电压系数 |
4096 |
|
6.BC=0.0 |
B、C两相的线电压系数 |
4096 |
|
7.CA=0.0 |
C、A两相的线电压系数 |
4096 |
|
8.4~20mA-1 |
4~20mA中的“4mA”系数 |
2400 |
|
9.4~20mA-2 |
4~20mA中的“20mA”系数 |
080 |
|
6.传动实验 |
按“设置”键进入“出口试验 1”界面,再按“设置”键,界面将显示为“出口试验 ?1”,此时数字“1”将闪烁,代表对第一号继电器进行测试,此时按“设置”键,如果继电器输出正常,将能听到继电器动作的声音,同时界面中的“? 1”将显示为“! 1”,这说明1#继电器输出正常;按“数据”键对继电器号进行选择切换,同测试1#继电器方法分别测试2#、3#继电器,测试结束,按“复位”键返回。 |
序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
||
|
10 |
16 |
24 |
40 |
60 |
80 |
100 |
130 |
180 |
280 |
400 |
600 |
800 |
1000 |
1100 |
1200 |
||
1.2 |
13.93 |
22.30 |
33.44 |
55.74 |
83.61 |
111.48 |
139.35 |
181.15 |
250.83 |
390.18 |
557.40 |
836.10 |
1114.79 |
1393.49 |
1672.19 |
1811.54 |
||
1.3 |
9.92 |
15.87 |
23.81 |
39.68 |
59.53 |
79.37 |
99.21 |
128.97 |
178.58 |
277.79 |
396.84 |
595.26 |
793.68 |
992.10 |
1190.52 |
1289.73 |
||
1.4 |
7.68 |
12.29 |
18.44 |
30.74 |
46.10 |
61.47 |
76.84 |
99.89 |
138.31 |
215.15 |
307.36 |
461.04 |
614.72 |
768.40 |
922.09 |
998.93 |
||
1.5 |
6.22 |
9.96 |
14.93 |
24.89 |
37.34 |
49.78 |
62.23 |
80.90 |
112.01 |
174.24 |
248.91 |
373.37 |
497.82 |
622.28 |
746.73 |
808.96 |
||
2.0 |
2.95 |
4.72 |
7.07 |
11.79 |
17.69 |
23.58 |
29.48 |
38.32 |
53.06 |
82.53 |
117.90 |
176.86 |
235.81 |
294.76 |
353.71 |
383.19 |
||
2.5 |
1.77 |
2.83 |
4.24 |
7.07 |
10.61 |
14.15 |
17.68 |
22.99 |
31.83 |
49.51 |
70.73 |
106.09 |
141.45 |
176.82 |
212.18 |
229.86 |
||
3.0 |
1.19 |
1.90 |
2.85 |
4.76 |
7.13 |
9.51 |
11.89 |
13.45 |
21.40 |
33.29 |
47.55 |
71.33 |
95.10 |
118.88 |
142.66 |
154.54 |
||
3.5 |
0.86 |
1.37 |
2.06 |
3.43 |
5.14 |
6.86 |
8.57 |
11.14 |
13.43 |
24.00 |
34.29 |
51.43 |
68.58 |
85.72 |
102.87 |
111.44 |
||
4.0 |
0.65 |
1.04 |
1.56 |
2.59 |
3.89 |
5.19 |
6.49 |
8.43 |
11.67 |
18.16 |
25.94 |
38.92 |
51.89 |
64.86 |
77.83 |
84.32 |
||
4.5 |
0.51 |
0.81 |
1.22 |
2.03 |
3.05 |
4.07 |
5.08 |
6.61 |
9.15 |
14.24 |
20.34 |
30.50 |
40.67 |
50.84 |
61.01 |
66.09 |
||
5.0 |
0.41 |
0.66 |
0.98 |
1.64 |
2.46 |
3.28 |
4.09 |
5.32 |
7.37 |
11.47 |
16.38 |
24.57 |
32.76 |
40.95 |
49.14 |
53.23 |
||
5.5 |
0.34 |
0.54 |
0.81 |
1.35 |
2.02 |
2.70 |
3.37 |
4.38 |
6.07 |
9.44 |
13.48 |
20.22 |
26.96 |
33.70 |
40.44 |
43.81 |
||
6.0 |
0.28 |
0.45 |
0.68 |
1.13 |
1.69 |
2.26 |
2.82 |
3.67 |
5.08 |
7.90 |
11.29 |
16.94 |
22.58 |
28.23 |
33.88 |
36.70 |
||
6.5 |
0.24 |
0.38 |
0.58 |
0.96 |
1.44 |
1.92 |
2.40 |
3.12 |
4.32 |
6.72 |
9.60 |
14.40 |
19.20 |
24.00 |
28.80 |
31.20 |
||
7.0 |
0.21 |
0.33 |
0.50 |
0.83 |
1.24 |
1.65 |
2.07 |
2.68 |
3.72 |
5.78 |
8.26 |
12.39 |
16.52 |
20.65 |
24.78 |
26.85 |
||
7.2 |
0.20 |
0.31 |
0.47 |
0.78 |
1.17 |
1.56 |
1.95 |
2.54 |
3.51 |
3.46 |
7.80 |
11.70 |
15.61 |
19.51 |
23.41 |
25.36 |
||
7.5 |
0.18 |
0.29 |
0.43 |
0.72 |
1.08 |
1.44 |
1.80 |
2.34 |
3.23 |
5.03 |
7.18 |
10.78 |
14.37 |
17.96 |
21.55 |
23.35 |
||
8.0 |
0.16 |
0.25 |
0.38 |
0.63 |
0.95 |
1.26 |
1.58 |
2.05 |
2.84 |
4.41 |
6.31 |
9.46 |
12.61 |
15.77 |
18.92 |
20.50 |
