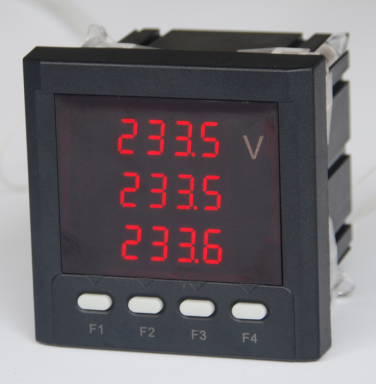

三相电力仪表适用于电力电网、自动化系统中对单相电流、电压的电参数测量和显示，采用LED方式显示。本产品长期运行稳定性好，测量精度高，抗干扰能力强等优点；仪表CT变比、PT变比可通过仪表面板上按键设置；使用非常灵活方便；数字校零、数字校调，精度高，性价比极高。产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。
|
交流电压 |
交流电流 |
|
精度：0.2% (IN为0.5级) 解析度：0.1% 额定值：AC100V、AC400V 网络：三相三线、三相四线 量程范围：20V~9999V 功耗：＜1VA 阻抗：＞300kΩ |
精度：0.2% (IN为0.5级) 解析度：0.01% 额定值：AC5A 量程范围：0~9999A 满量程：120% 功耗：＜0.4VA（每相） 阻抗：＜20mΩ |
辅助电源：AC220V±10% 50/60HZ 工作环境：-10~60℃，5~95%无凝露
|
三、外形尺寸及面板说明
|
面框尺寸 |
96×48 |
72×72 |
80×80 |
96×96 |
120×120 |
|
开孔尺寸 |
67×67 |
76×76 |
90×90 |
108×108 |
