CH-139I-4XE系列






一、概述

三相电力仪表适用于电力电网、自动化系统中对单相电流、电压的电参数测量和显示,采用LED方式显示。本产品长期运行稳定性好,测量精度高,抗干扰能力强等优点;仪表CT变比、PT变比可通过仪表面板上按键设置;使用非常灵活方便;数字校零、数字校调,精度高,性价比极高。产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。

二、技术指标

交流电压

交流电流

精度:0.2% (IN0.5)

解析度:0.1%

额定值:AC100VAC400V

网络:三相三线、三相四线

量程范围:20V~9999V

功耗:1VA

阻抗:>300kΩ

精度:0.2% (IN0.5)

解析度:0.01%

额定值:AC5A

量程范围:0~9999A

满量程:120%

功耗:0.4VA(每相)

阻抗:<20mΩ

辅助电源:AC220V±10%  50/60HZ               工作环境:-10~60℃,5~95%无凝露

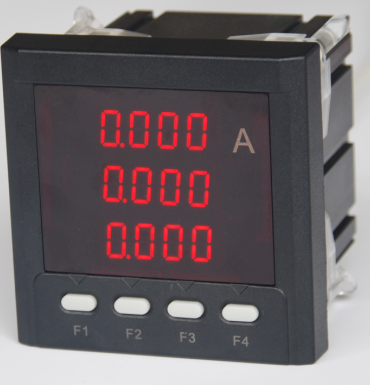

1:单位符号区

2:高亮LED数据显示区

3:显示数据时作为小数点;设置菜单里作为光标使用(代表该位数  字处于选中状态)

4:按键区

F1返回键:进入设置菜单后,按此键将返回初始界面

F2数据键:编辑数据时,每按键一次,数值增加1

F3移位键:编辑数据位时,每按键一次,光标位向左移动一位

F4多功能键:空闲状态按此键2~3秒即可进入设置菜单;数据编辑状态,  按此键可选中或取消光标



三、外形尺寸及面板说明





面框尺寸

96×48

72×72

80×80

96×96

120×120

开孔尺寸

90×44

67×67

76×76

90×90

108×108
