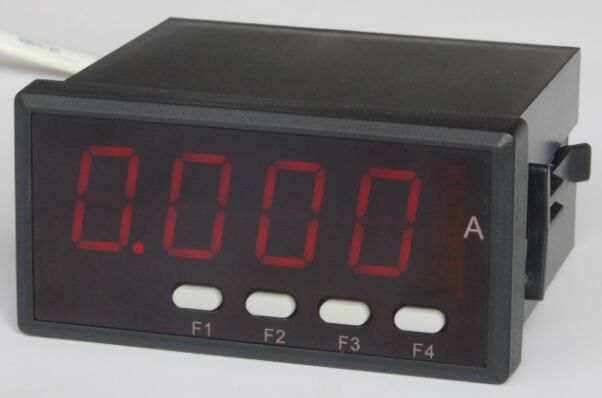

CH-139D-4XE系列







一、概述

CH-139D-4XE单相电力智能仪表适用于电力电网、自动化系统中对单相电压、电流、频率的电参数测量和显示,采用LED方式显示。本产品长期运行稳定性好,测量精度高,抗干扰能力强等优点;仪表CT变比可通过仪表面板上按键设置;使用非常灵活方便;数字校零、数字校调,精度高,性价比极高。产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。

二、技术指标

电压

电流

频率

精度:0.2% (IN0.5级内)

解析度:0.1%

额定值:AC50V~400V

量程范围:50V~450V

功耗:<1VA

阻抗:>300kΩ

精度:0.2% (IN0.5级内)

解析度:0.01%

额定值:AC5A

量程范围:0.1~9999A

功耗:<0.4VA

阻抗:<20mΩ

精度:0.1%

解析度:0.01%

额定值:AC10V~400V

量程范围:40~60Hz

功耗:<1VA

阻抗:<300mΩ

三、 外形尺寸

96×48    72×72    80×80     96×96    120×120

开孔尺寸

90×44    67×67    76×76     90×90    108×108
