CH-K991系列

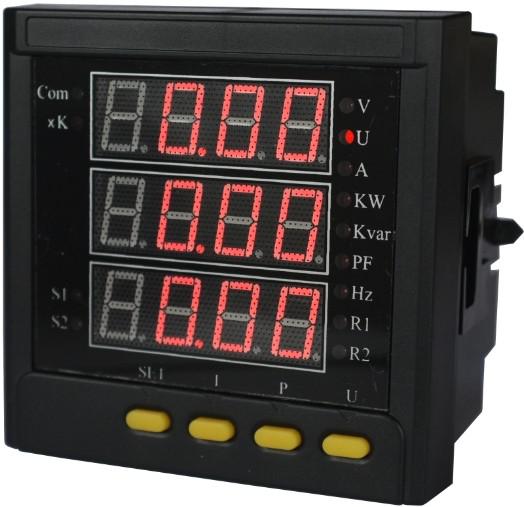

CH-K991三相电力参数测量仪

(多功能电力仪表)


产品简介
本产品适用于低压和高压系统。

参数
指标
精度等级
电压、电流
0.2级
功率、有功电能
0.5级
无功电能
1.5级
适用系统
低压系统
400V以下(三相Y型)
高压系统
400V以上(三相Y型和三相△形)
显示数据
电流
额定电流输入1A或5A,持续1.2倍,瞬间电流10倍/1秒
电压
额定电压输入100V或220V,持续1.2倍,电压2倍/1秒
脉冲输出
Kwh有功电能脉冲输出
1个固态继电器,每度电500个脉冲数,单个脉冲宽度80ms
Kvarh无功电能脉冲输出
1个固态继电器,每度电500个脉冲数,单个脉冲宽度80ms
扩展功能
开关量
交流220V ± 25%
模拟量输出
4~20mA直流信号,最大400欧姆负载
继电器输出
交流220V/5A,直流30V/5A
工作电源
宽压型
交流85V ~ 265V;直流80V ~ 300V
功耗
小于2VA
绝缘参数
绝缘强度
2KV(测试电压为交流有效值)
绝缘电阻
≥ 50MΩ
电磁特性
静电抗扰性试验
IEC 61000-4-2,Level 3
辐射抗扰性试验
IEC 61000-4-3,Level 3
电快速瞬变脉冲群抗扰性试验
IEC 61000-4-4,Level 3
浪涌抗扰性试验
IEC 61000-4-5,Level 3
传导射频干扰试验
EN 55022,Class B
辐射射频干扰试验
EN 55022,Class B
工作条件
环境温度
-20℃~+70℃
储存温度
-30℃~+80℃
相对湿度
相对湿度:5%~95%,无凝露
尺寸
盘面开孔尺寸
90mm x 90mm
仪表面板尺寸
96mm x 96mm
