CH-K990系列

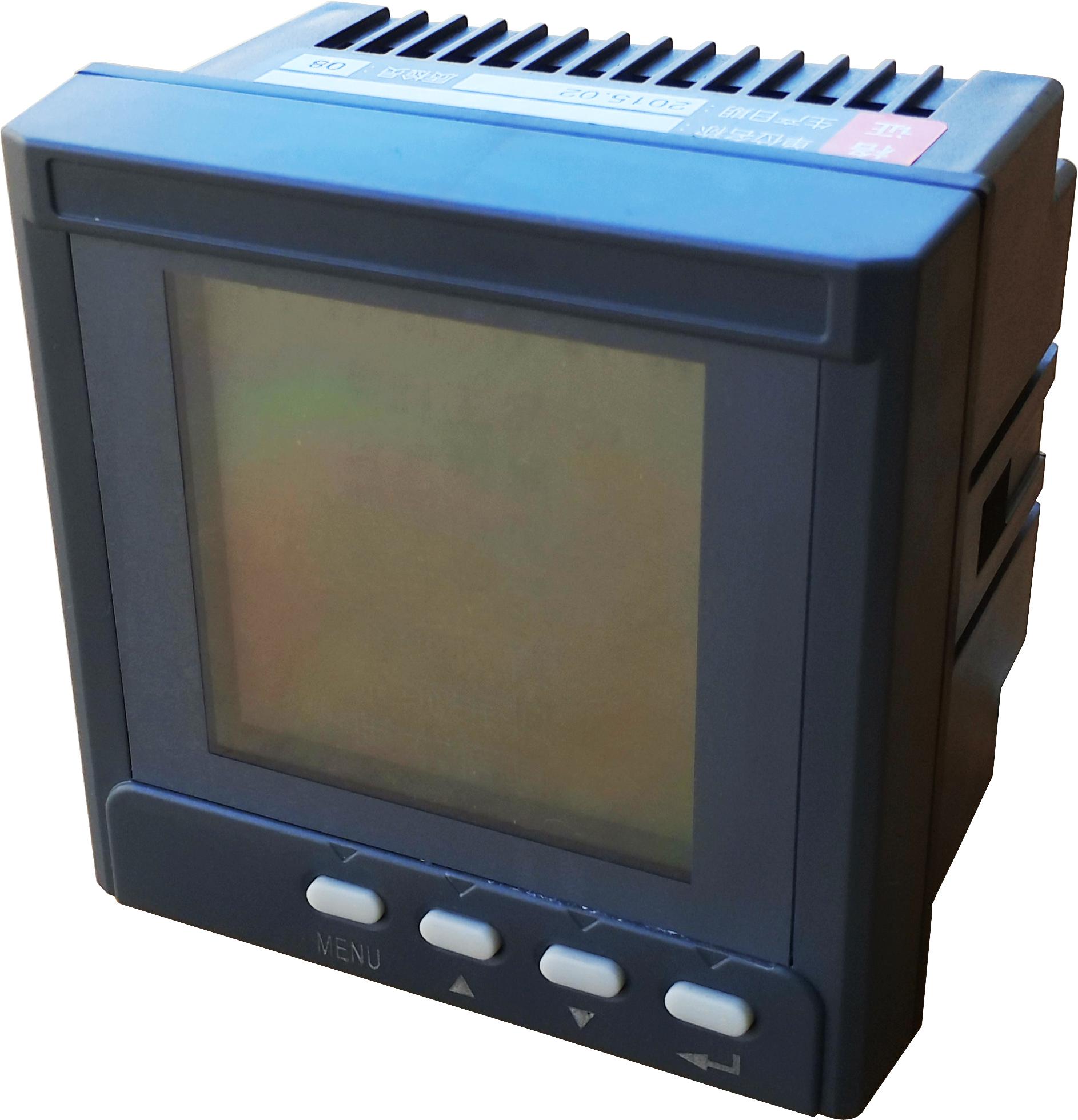

电力参数测量仪CH-K990系列

用户手册



产品介
适用范围:单相、三相三线、三相四线电力系统;
适用于高压、低压电力系统中的二次侧的测量,测量数据通讯传送。

功能说明

功能
说明

实时测量值
电压
各相(线)电压,平均电压
电流
各相电流,零序电流
有功功率
各相有功功率,三相总有功功率
无功功率
各相无功功率,三相总无功功率
功率因数
各相功率因数,三相总功率因数
频率
系统频率
谐波数据
电压、电流的总谐波畸变率
2~31次各相谐波畸变率
需量统计
需量
三相有功需量
复费率
电度
8时间段设置尖、峰、平、谷,各输入输出,有功无功电度
电能计量
有功电能
消耗、释放、绝对值、净有功电度,一路无源有功电度脉冲输出
无功电能
感性、容性、绝对值和、净无功电度,一路无源无功电度脉冲输出
时间显示
实时时钟
年、月、日、时、分、秒
数据通讯
RS-485接口
1路Modbus-RTU协议

模块

继电器输出模块
2路可编程输出
对实时测量值、电压、电流、零序电流等进行可编程输出或者手动遥控输出。
遥信量输入模块

 二

 选

 一

4路输入
干接点输入,SOE事件记
模拟量输出模块
4路可编程输出
4 路可编程的模拟量输出可对应 U、I、P、Q、COSΦ、F 等,输出4~20mA或0~20mA
数据存储模块
存储容量:2G
对谐波数据存储分析
